Топографический план

Топографический план территории - это изображение на плоскости участка местности в определенном масштабе. Такое изображение показывает расположенные на участке объекты при помощи специальной системы условных обозначений.

Возможно Вас также заинтересует следующее:

Изыскания под строительство жилых домов Бурение скважин на воду Изыскания под строительство линейных сооружений

По вопросам заказа обращайтесь: +7 (351) 223-10-65, e-mail: uralgeokadastr@mail.ru

Топографический план территории

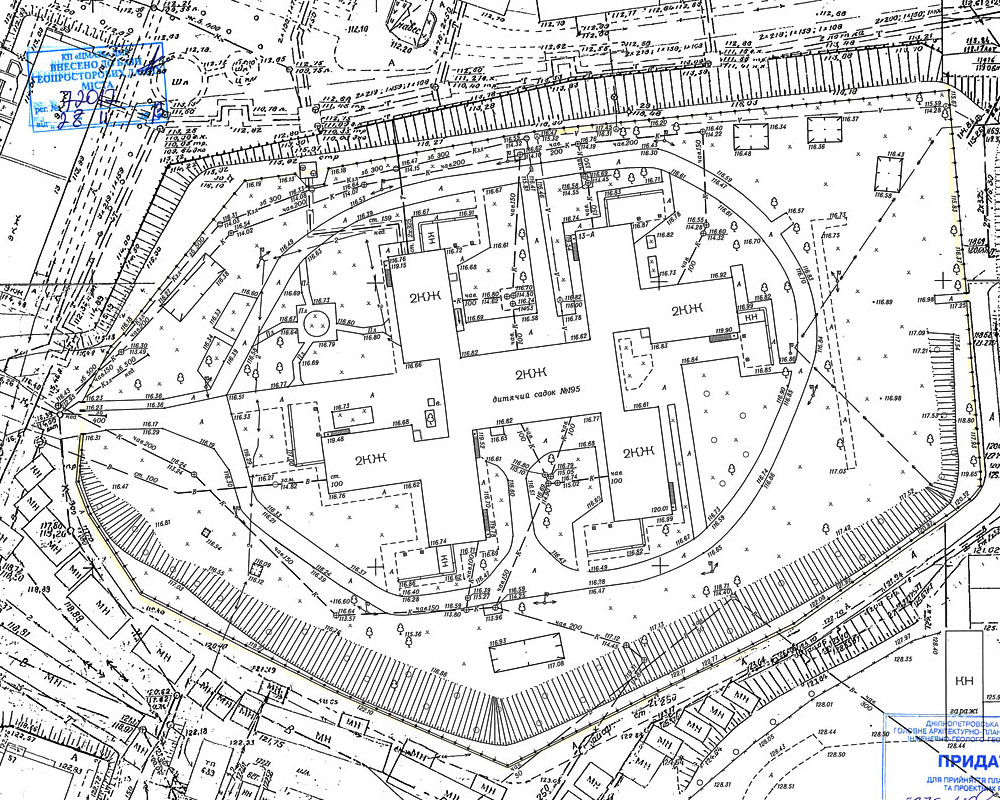

Топографический план или карта может иметь графический вид (выполнен на бумаге либо на кальке) или цифровой (как правило, используется формат dwg в программе AutoCAD). Топографические планы масштаба 1:500 называют геоподосновой и используются:

• при составлении исполнительного и генерального плана для участка строительства, а также рабочих чертежей промышленных предприятий и капитальной застройки большой этажности с разветвленной сетью подземных коммуникаций;
• для решения задач вертикальной планировки;
• для составления планов подземных коммуникаций и строений;
• для привязки вновь возводимых сооружений к участкам строительства на застроенных городских территориях;
• для работ по землеустройству, изысканию и проектированию железных дорог и автомобильных трасс;
• для прочих видов работ, которые требуют на проектно-изыскательной стадии расчетов и измерений повышенной точности.

Помимо масштаба 1:500, широкое применение имеет топографический план масштаба 1:1000. Планы таких масштабов являются основными для учета подземных коммуникаций и в точности отображают плановое и высотное положение каждой из них с техническими характеристиками.

Топографический план участка

На топографических планах участка, в зависимости от требуемого масштаба, отображают:

• жилые и нежилые строения с указанием их назначения, этажности и материалов;
• промышленные объекты – комплексы построек, ЛЭП (низкого и высокого напряжения), сети подземных коммуникаций, а также имеющиеся объекты коммунального хозяйства предприятия (к примеру, топографический план с изображением гаражей);
• железные, шоссейные либо грунтовые дороги различных видов, а также сооружения при них (туннели, мосты, переезды, виадуки и т.д.);
• гидрографию – озера, водохранилища, реки и т.п.;
• объекты, как гидротехнические, так и водного транспорта (водоводы, плотины, канавы, каналы, причалы и др.);
• объекты водоснабжения (резервуары, колодцы, отстойники, а также естественные источники воды);
• рельеф участка местности с использованием горизонталей (отметки высот, скал, воронок, обрывов и т.д.);
• растительность разного рода (луга, леса сад и даже отдельно стоящие деревья и кустарники);
• грунты и микроформы поверхности участка земли (болота, пески, галечники, солончаки и пр.);
• границы (заповедников и землепользований), а также имеющиеся ограждения.

По имеющимся координатам наносят границы городских земель и районов. На топографический план наносят также наименования географических объектов (названия населенных пунктов, улиц, железнодорожных станций и т.д.).

Предварительная топосъемка позволяет дать уточнения относительно главных элементов изучаемой территории и наметить направления работ по дальнейшим инженерно-геологическим исследованиям.

Смотрите также:исполнительная съемка
